Systemtrenner von SYR schützen normgerecht vor gefährlichen Flüssigkeiten im Trinkwasser

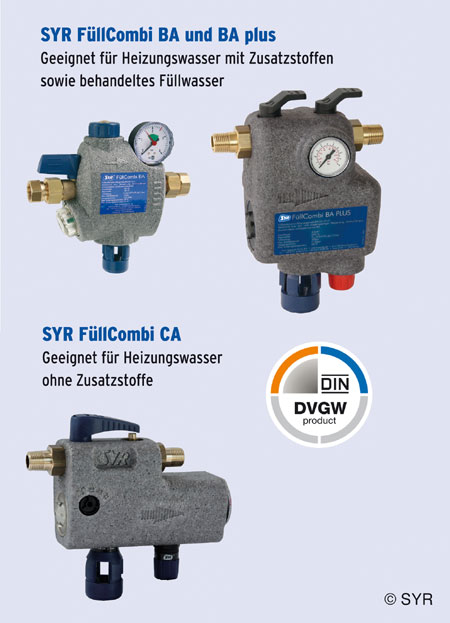

Der Beginn der Heizsaison steht kurz bevor und viele Immobilienbesitzer wollen gemeinsam mit dem Fachhandwerker ihres Vertrauens schnell noch ihre Heizungsanlage fit machen für den herannahenden Einsatz auf Hochtouren. Dazu gehört nicht nur die Entlüftung der Heizkörper, die optimale Einstellung der Anlage oder aber ggf. die Reinigung des Brenners – auch gilt es, in der Anlage Wasser nachzufüllen, um den Wasserstand im Heizungssystem zu regulieren. Wer dabei heute noch zum Gartenschlauch greift, der arbeitet nicht etwa nach einer unkomplizierten sondern nach einer absolut unzulässigen Methode. Denn: Mit Inkrafttreten der DIN EN 1717 im August letzten Jahres sind Installationen eigensicher auszuführen und als ständige Anschlüsse zu erstellen. Für die Be oder Nachfüllung der Heizungsanlage bedeutet dies: Sie darf ausschließlich über Systemtrenner der Bauart BA oder CA erfolgen. Die SYR Hans Sasserath GmbH & Co. KG bietet dem Fachhandwerk hier eine komplette Baureihe von Sicherungsarmaturen zur normgerechten Arbeit.

Seit letztem Sommer wird der Schutz des Trinkwassers in Trinkwasserinstallationen durch die Europäische Norm DIN EN 1717 geregelt. Sie definiert alle Anschlüsse als ständig – der Begriff des „kurzzeitigen Anschlusses“ wird somit komplett eliminiert – und schreibt zudem vor, stets sicherzustellen, dass keine gesundheitsgefährdenden Flüssigkeiten in Trinkwassersysteme gesaugt oder gedrückt werden. Systemtrenner, die die feste Verbindung von Nichttrinkwasser mit der Trinkwasserinstallation gewährleisten, sind somit zur Güteerhaltung zwingend vorgeschrieben. Denn: Fällt bei der Heizungsbe- oder Nachfüllung der Versorgungsdruck unter den Druck der Anlage, verhindern sie zuverlässig, dass Heizungswasser als Träger eines oder mehrerer giftiger Stoffe ins Trinkwasser gelangt. Die Systemtrenner aus dem Hause SYR erfüllen alle Anforderungen der DIN EN 1717 und sorgen zuverlässig für optimale Sicherheit gegen Rückfließen, Rückdrücken und Rücksaugen von Flüssigkeiten bis Kategorie 4 in die Trinkwasserleitung. So können selbst Anlagen mit giftigen Inhaltsstoffen wie Frost- oder Korrosionsschutz bedenkenlos angeschlossen werden. Verschiedene Varianten für alle Anwendungsfälle Je nach Anforderungen bietet SYR verschiedene Ausführungen an, die wahlweise mit und ohne Wartungsabsperrung erhältlich und je nach Modell für Durchflussleistungen von DN 15 bis DN 50 ausgelegt sind. So entspricht der Systemtrenner BA der Einbauart BA und ist somit für Medien bis einschließlich Flüssigkeitskategorie 4 ausgelegt. Die Armatur ist als Drei-Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone ausgeführt und darüber hinaus mit einem integrierten Schmutzfänger ausgestattet. Zwei hintereinander geschaltete, mit einer belüftbaren Mittelzone ausgestattete Rückflussverhinderer sorgen für absolute Zuverlässigkeit. Erfolgt keine Wasserentnahme, sind der eingangs- und der ausgangsseitige Rückflussverhinderer sowie das Ablassventil geschlossen. Der Systemtrenner-Status kann jederzeit über eine praktische Anzeige überprüft werden. Bei Rücksaugung fällt der eingangsseitige Druck ab. Das Ablassventil öffnet spätestens, wenn der Differenzdruck zwischen Vor- und Mitteldruckkammer auf 0,14 bar abgesunken ist. So ist der Schutz des Trinkwassers jederzeit gewährleistet. Die Systemtrenner BA sind erhältlich in den Anschlussgrößen von DN 15 bis DN 25. Eine preiswerte Variante für kleinere Durchflussleistungen bildet der Systemtrenner BA Mini mit Doppelabsperrung. In der Version BA Max sind wiederum größere Durchflussleistungen von DN 32 bis DN 50 möglich. Eine weitere Modellvariante – der Systemtrenner CA – entspricht der Einbauart CA und kommt somit zur Absicherung bis einschließlich Flüssigkeitskategorie 3 zum Einsatz. Auch diese Armatur verfügt über ein Dreikammersystem: eine Zulaufdruckzone, eine nicht messbare Mitteldruckzone und eine Ablaufdruckzone sorgen für kontrollierbare Trennung. Die Armatur ist erhältlich in Anschlussgrößen von DN 15 bis DN 20. Durchdachte Systeme zur Heizungsbefüllung: Die SYR FüllCombis Als Systemanbieter für intelligente und innovative Lösungen rund um das Trinkwasser bietet SYR seinen Kunden stets die Möglichkeit, durch Kombination bewährter Armaturen neue praxisnahe Lösungen zu erhalten. So gipfelt dieser Systemgedanke auch auf dem Gebiet der Sicherungsarmaturen in praktischen High-End-Produkten: Die Integration der Systemtrenner in die SYR FüllCombi BA oder CA des Korschenbroicher Unternehmens macht eine besonders einfache und schnelle Be- und Nachfüllung der Heizungsanlage nach DIN EN 1717 möglich. Drei Modellvarianten decken unterschiedlichste Anforderungen ab: Für Flüssigkeiten bis Kategorie 3 eignet sich die FüllCombi CA. Für Systeme, die Medien bis einschließlich Flüssigkeitskategorie 4 enthalten, bieten sich die FüllCombi BA und die Modellvariante BA plus an. „Unsere FüllCombis verfügen über sämtliche erforderliche Bestandteile zur normgerechten und automatischen Be- sowie Nachfüllung: Sie enthalten nicht nur den jeweiligen Systemtrenner der Kategorie BA oder CA, sondern zudem Absperrung, Druckminderer, Manometer sowie Abwasseranschluss und bilden somit praxisgerechte Kombinationsarmaturen, die durch hohen Bedienkomfort überzeugen“, erklärt Peter Gormanns, Leiter Vertrieb und Marketing von SYR. Der integrierte Druckminderer gewährleistet einen konstanten Ausgangdruck. Die flexible und schnelle Einstellung direkt am Gerät ermöglicht dabei das praktische Click-Fix-System. Auch Wartung und Reparatur gestalten sich problemlos, denn alle Funktionsteile sind im Ein-Patronen-System ausgeführt. Insbesondere die optional mit integriertem Wasserzähler erhältliche FüllCombi BA plus punktet hier, denn dank einer zusätzlichen Absperrung muss die Anlage bei der Wartung nicht entleert werden. Weitere Informationen erhalten Sie bei: SYR Hans Sasserath GmbH & Co. KG Mühlenstraße 62 D-41352 Korschenbroich Fon: +49(0)2161-6105-0 Fax: +49(0)2161-6105-20 Internet: www.syr.de
